Кабельний локатор YT-73137 - це пристрій для огляду та пошуку проводки. Використовується для прокладки кабелю в стіні, виявлення мережевого кабелю в серверній кімнаті, пошуку обриву в електричній системі автомобіля, перевірки послідовності з'єднань в кабелі RJ-45, а також для перевірки стану телефонної лінії.

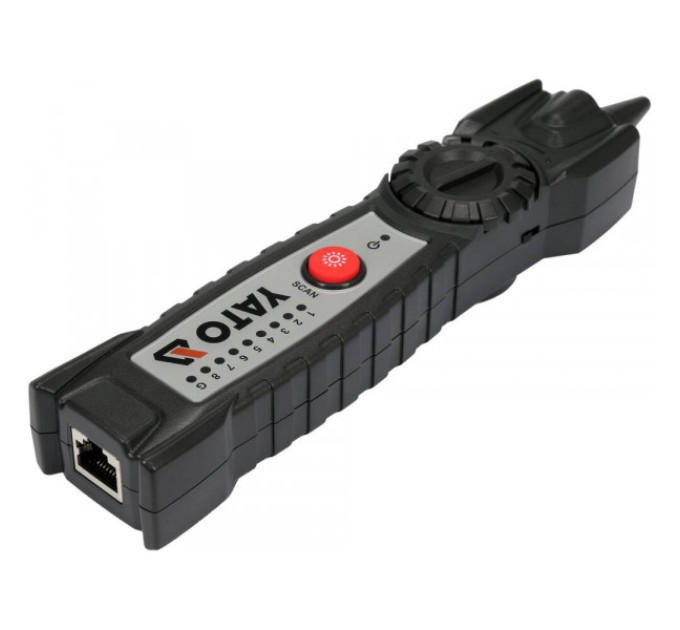

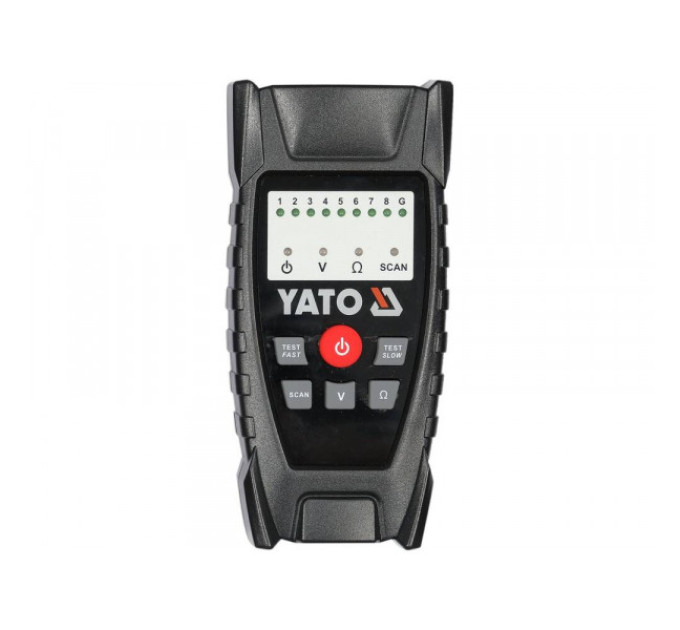

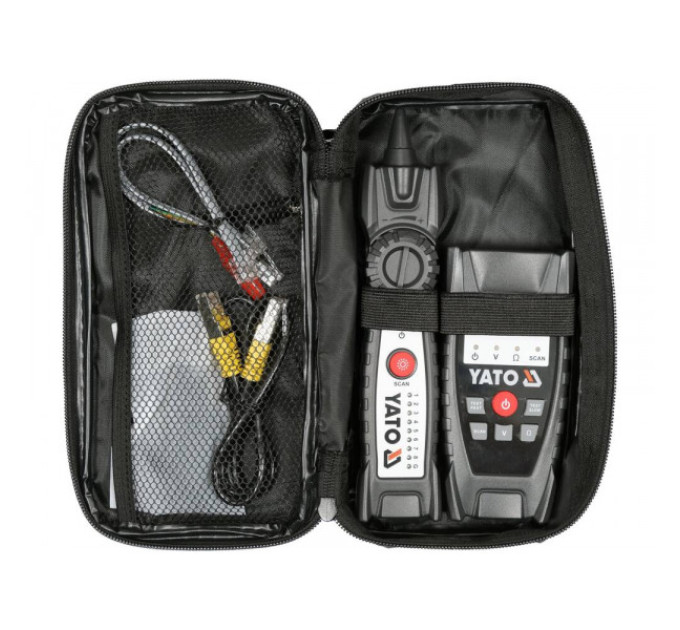

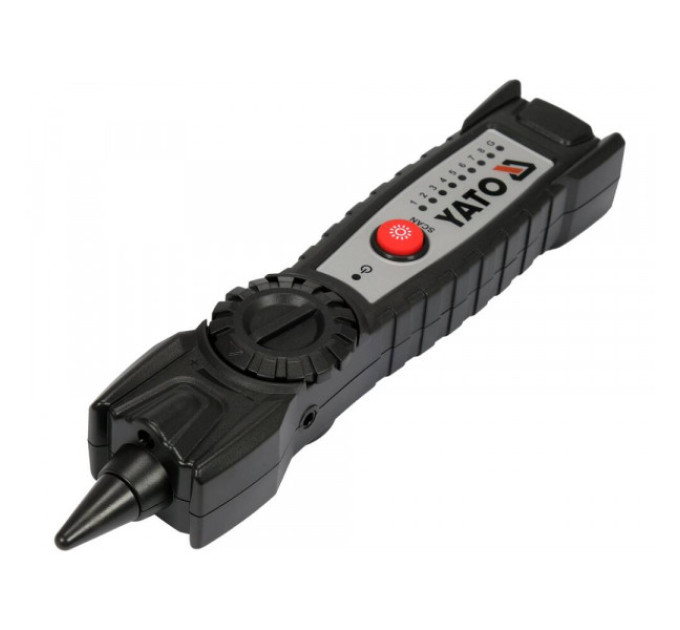

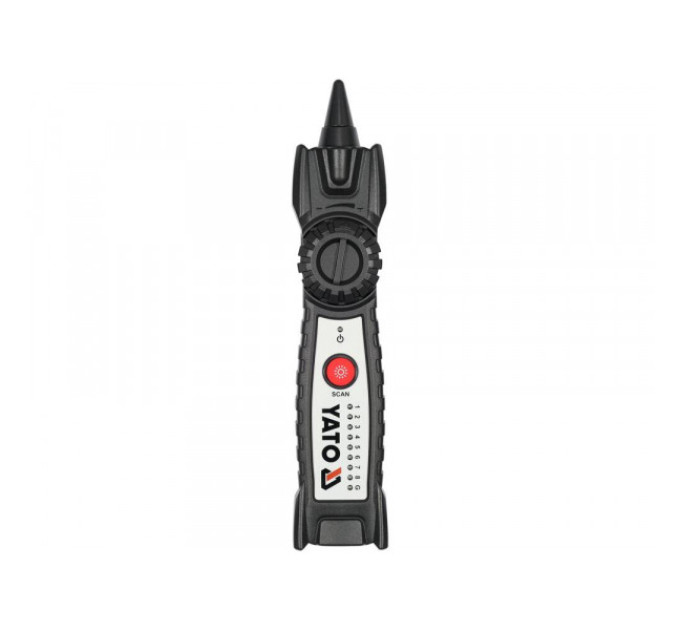

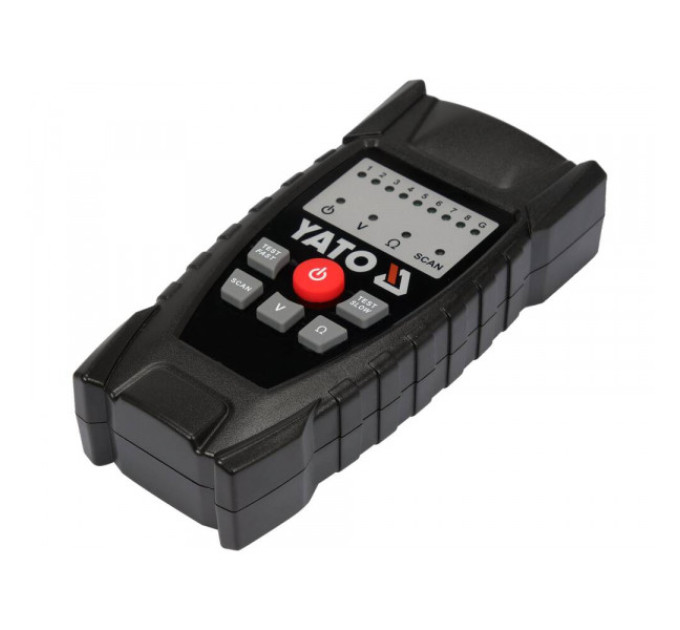

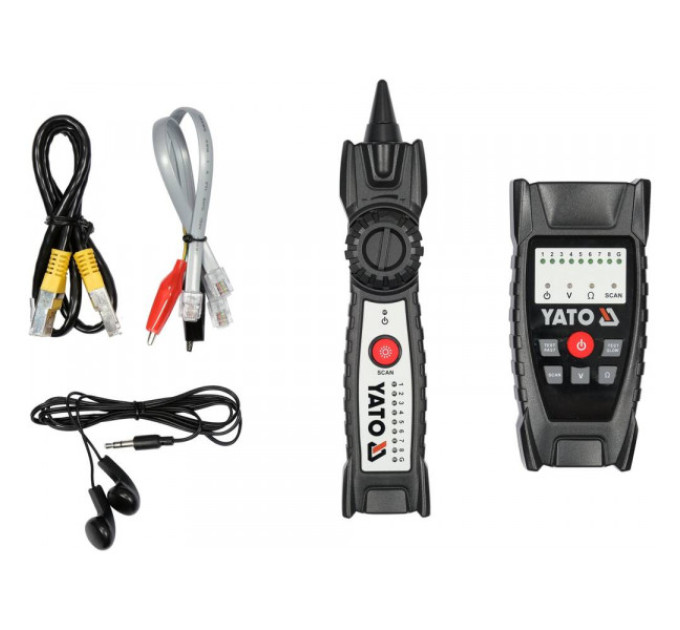

Складається з двох пристроїв: передавача і приймача. Передавач підключається до шуканого кабелю, щоб при активації функції SCAN передавати сигнал з частотою, відомою приймачу. Приймач здатний бездротово вловлювати сигнал на відстані кількох сантиметрів* від кабелю, який шукають.
Приймач здатний бездротово вловлювати сигнал на відстані кількох сантиметрів* від кабелю, який шукають.
Він несприйнятливий до перешкод. Сигнал, отриманий приймачем, перетворюється в звук без шумів і потріскувань. Потужність передавача дозволяє передавати сигнал по кабелю на відстань не менше 1 кілометра. Вбудоване гніздо "джек" на приймачі дозволяє підключити, наприклад, навушники, що входять до комплекту.
- матеріал корпусу: ABS
- регульована чутливість сигналу/відстеження гучності
- габарити і вага передавача: 63 x 134 x 31 мм / 138 г
- габарити і вага приймача: 40 x 200 x 32 мм / 120 г
- живлення передавача: 3 х ААА - 1,5В батарейки
- живлення приймача: 6F22 - батарея 9В
- індикація низького заряду батареї
Функції:
- визначення місця розташування та прокладки кабелю
- визначення місця обриву кабелю

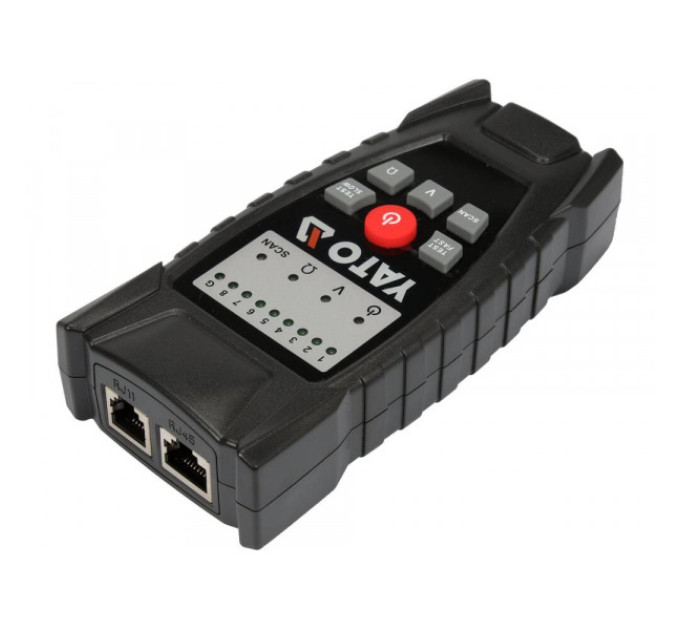

- перевірка послідовності підключення в кабелі RJ45
- перевірка напруги телефонної лінії
- перевірка полярності напруги телефонної лінії
- перевірка наявності короткого замикання
Знаходження проводів у стінах, окрім інших цілей безпеки, повинно проводитися без наявності напруги в лінії, що шукається.
*Під час пошуку проводів у стінах необхідно виключити наявність напруги в лінії
*Приймач буде вловлювати сильніший сигнал, якщо один з крокодилячих контактів передавального кабелю підключений до землі. Заземленням може бути як дріт заземлення в домашній інсталяції, так і, якщо немає інших варіантів, наше тіло, що торкається підлоги. Внутрішні тести підтвердили прийом сигналу, що передається в кабелі, з відстані 15 см від приймача (вимірювання без перешкод між приймачем і кабелем).
